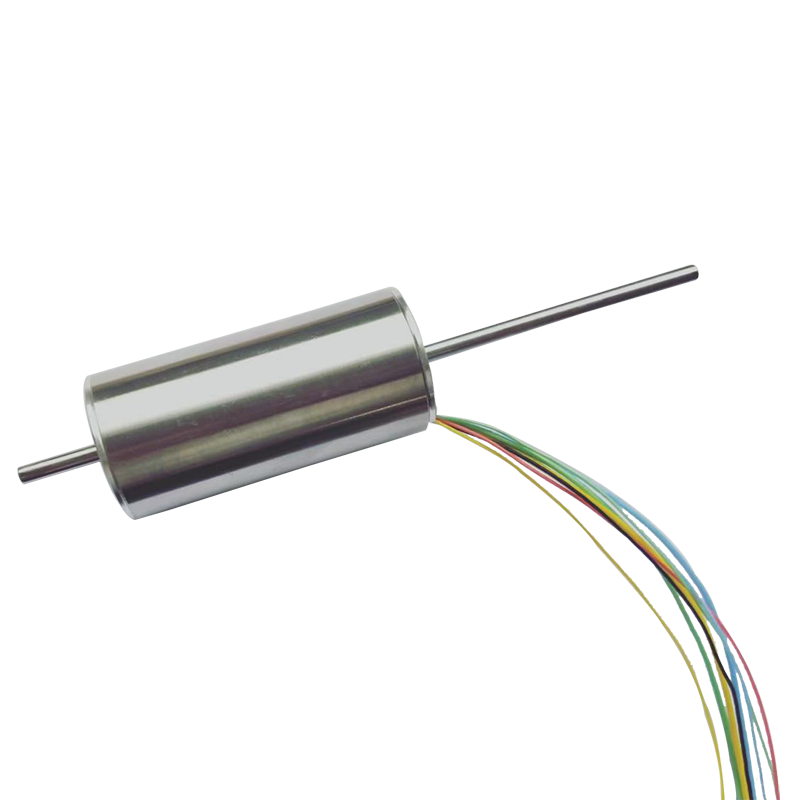

22mm Brushless DC Motor ມີເຊັນເຊີ Hall

ອຳນາດນາມ	W	70.0
ລະດັບແຮງດັນ	ແຮງດັນ	24
ການຕໍ່ຕ້ານ	ໂອມ	0.74
ຄວາມໄວບໍ່ມີການໂຫຼດ	rpm	16500
ປະຈຸບັນບໍ່ມີການໂຫຼດ	mA	300
ຄວາມໄວຄົງທີ່	rpm/V	687.5
ແຮງບິດຄົງທີ່	mNm/A	13.8
ຄວາມໄວ / ແຮງບິດຄົງທີ່	rpm/mNm	37
Stall Current	mA	32432
Stall Torque	mNm	447
ສູງສຸດ. ປະສິດທິພາບ	%	82
inductance	mH	0.055
ຄົງທີ່ເວລາກົນຈັກ	ນາງ​ສາວ	2.18
Rotor Inertia	gcm²	5.62
ທີ່ Max. ຜົນຜະລິດ
ປະຈຸບັນ	mA	3380
ແຮງບິດ	mNm	47
ຄວາມໄວ	rmp	14337
ຜົນຜະລິດ	W	70

● ຊ່ວງອຸນຫະພູມອາກາດລ້ອມຮອບ -40～+100℃
● Max.winding ອຸນຫະພູມ 155 ℃
●  ຈໍານວນຄູ່ເສົາ  2
● ຈໍານວນໄລຍະ 3
● ນ້ຳໜັກ 110g
● ຄວາມໄວສູງສຸດ 18000rpm
● ສິ້ນສຸດການຫຼິ້ນ ＜0.15
● Clearance diametral ≤0.025
● ຄໍານິຍາມ:

ສີເຫຼືອງ ມໍເຕີ winding    Pin1;

ສີຂຽວ      motor winding  Pin2;

ສີຟ້າ        motor winding  Pin3;
ສີແດງ         +5V                Pin4;
ສີດໍາ     GND                pIN5;
ສີນ້ໍາຕານ    Hall sensor      Pin6 ;
ສີມ່ວງ      Hall sensor      Pin7;
ສີຂີ້ເຖົ່າ      Hall sensor     Pin8.

ອຳນາດນາມ	W	10.0	25.0	25.0	25.0
ລະດັບແຮງດັນ	ແຮງດັນ	24	24	24	36
ການຕໍ່ຕ້ານ	ໂອມ	12	2.2	3.14	7.18
ຄວາມໄວບໍ່ມີການໂຫຼດ	rpm	5500	9000	13000	13000
ປະຈຸບັນບໍ່ມີການໂຫຼດ	mA	78	150	120	100
ຄວາມໄວຄົງທີ່	rpm/V	229	375	542	361
ແຮງບິດຄົງທີ່	mNm/A	40.06	25.13	17.36	25.93
ຄວາມໄວ / ແຮງບິດຄົງທີ່	rpm/mNm	68.64	32.83	97.97	99.99
Stall Current	mA	2000	10909	7643.3	5013.9
Stall Torque	mNm	80.13	274.12	133	130
ສູງສຸດ. ປະສິດທິພາບ	%	64	78	77	74
inductance	mH	1.8	0.154	0.25	0.77
ຄົງທີ່ເວລາກົນຈັກ	ນາງ​ສາວ	2.82	1.35	3.79	3.18
Rotor Inertia	gcm²	3.72	3.72	3.68	3.03
ທີ່ Max. ຜົນຜະລິດ
ປະຈຸບັນ	mA	600	1300	1320	890
ແຮງບິດ	mNm	24.04	32.67	23	23
ຄວາມໄວ	rmp	3850	7927.5	10432	10372
ຜົນຜະລິດ	W	10	27	25	25

● ຊ່ວງອຸນຫະພູມອາກາດລ້ອມຮອບ -40～+100℃
● Max.winding ອຸນຫະພູມ 155 ℃
● ຈຳນວນເສົາຄູ່ 1
● ຈໍານວນໄລຍະ 3
● ນ້ຳໜັກ 110g
● Max.speed 18000rpm
● ສິ້ນສຸດການຫຼິ້ນ ＜0.15
● Clearance diametral ≤0.025
● ຄໍານິຍາມ:

ສີເຫຼືອງ ມໍເຕີ winding    Pin1;

ສີຂຽວ      motor winding  Pin2;

ສີຟ້າ        motor winding  Pin3;
ສີແດງ        +5V                  Pin4;
ສີດໍາ    GND               pIN5;
Brown     Hall sensor     Pin6 ;
ສີມ່ວງ     Hall sensor     Pin7;
ສີຂີ້ເຖົ່າ      Hall sensor     Pin8.
